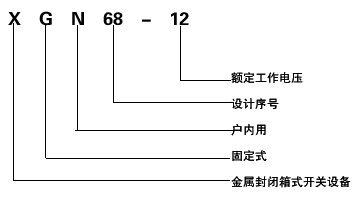

型號
使用環境：
1、海拔高度：≤1000m
2、環境溫度：-25℃~40℃
3、相對濕度：日平均≤95%，月平均≤90%
4、抗震能力：地震烈度不超過8度
5、安裝傾斜：安裝傾斜不超過5度
6、使用場所：無爆炸危險，化學腐蝕，無劇烈振動
主要技術參數：
|
序號
|
參數名稱
|
單位
|
數值
|
|
1
|
額定電壓
|
KV
|
12
|
|
2
|
主母排額定電流
|
Hz
|
630
|
|
3
|
額定頻率
|
kA
|
50
|
|
4
|
主回路，接地回路額定短時耐受電流
|
kA
|
20
|
|
5
|
主回路，接地回路額定短時峰值電流
|
kA
|
50
|
|
6
|
主回路，接地回路額定短時關合電流
|
kA
|
50
|
|
7
|
熔斷器開斷電流
|
kA
|
31.5 40
|
|
8
|
1min工頻耐壓（有效值）相間、對地/隔離斷口
|
kA
|
42/49
|
|
9
|
雷電沖擊耐受電壓（峰值）相間、對地/相隔斷口
|
kA
|
75/85
|
|
10
|
二次回路工頻耐壓
|
V
|
2000
|
|
11
|
額定電流開斷次數
|
次
|
10000
|
|
|
機械壽命
|
斷路器、負荷開關
|
次
|
10000
|
|
隔離開關、接離開關
|
次
|
200
|
|
13
|
外殼防護等級
|
|
IP2X
|
|
14
|
操作方式
|
|
手動或電動
|
|
15
|
外形尺寸
|
斷路器柜
|
mm
|
400×800×1600
|
|
負荷開關柜
|
mm
|
500×800×1600
|
柜體結構特點： 開關柜采用2mm厚敷鋁鋅鋼板經CNC機床加工，精度高，強度高，外形美觀，柜后有兩處壓力釋放孔，******限度地保障人身安全和運行可靠。

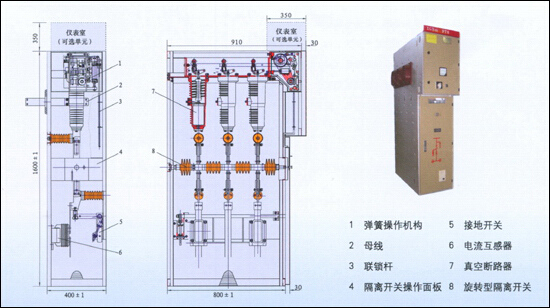

斷路器柜結構示意圖：
負荷開關柜結構示意圖：
