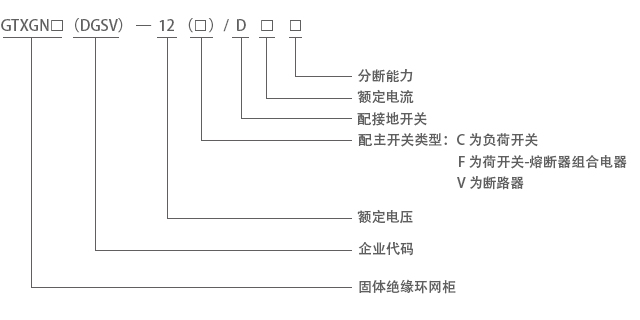

型號及含義
分類
● 按在系統中的功能分，可分為進線柜。出線柜。母聯柜。計量柜。PT柜。避雷器相等功能單元，不同的功能單元有不同的接線方案，通常用接線方案來表示。
● 按所配置的主開關類別分，可分為負荷開關柜(簡稱C柜)。負荷開關熔斷器組合電器柜(簡稱F柜)。和斷路器柜(簡稱V柜)。
典型用途
GTXGN□(DGSV)- 12系列緊湊型固體絕緣環網柜是我公司自主研發。生產的綠色環保型開關設備。經過了國家電器產品質量監督檢驗中心的產品試驗。適用于各種配電系統一-包括極端惡劣的環境下，例如:
●變電站:用戶變電站，電力系統和公共設施的變電站和開閉鎖。
●工業領域:風力發電站、高層建筑、機場、露天開采煤礦、地鐵站、污水處理廠、港口設施、牽引供電系統、汽車工業、石油工業。化學工業、水泥工業、熱力廠、紡織業、造紙業和應急供電系統。
產品特點
● 使用安全
。完全采用固體絕緣。綠色環保。不存在因內部開關短路，壓力上升而引起爆炸所造成的人員傷亡事故；
。三相一體化固體絕緣安裝。使用壽命可達30年；
。真空滅弧室新路器模塊。具有開斷關合短路電流能力；
。接地開關位置可視。具有關合短路電流能力；
。具有專利技術的三工位隔離開關。優化電場結構；
?？煽康臋C(jī)械及電氣互鎖。有效避免誤操作。
● 綠色環境
。不使用SF6氣體作為滅弧及絕緣:
。斷路器、隔離開關、接地開關采用優化集成設計，結構緊湊，體積??；
。主回路采用較少的接點設計。確保運行期間低能耗；
。完全采用環保性材料設計。
● 智能化設計
?？膳浜舷冗M(jìn)的保護?？刂坪捅O(jiān)測功能，實現智能電網的自動化:
。絕緣母線和連接組件采用模塊化設計?？筛鶕?jù)方案靈活組合。較大程度滿足用戶需求。
。使用便捷
。電纜接線及用戶操作界面均位于柜體前端，方便運行維護;
。電腦安裝空間大。便于安裝；
。操作面板清晰，簡單易懂。
● 免維護?？偝杀镜?/span>
。柜體設計緊湊。不同柜間的柜寬僅400mm/500mm.節省空間;
。采用優質的固體絕緣材料作為絕緣介質;
符合標準
GTIXGN□(DGSV)- 12系列緊湊型固體絕緣環網柜滿足以下標準。規范；
● GB1984-2003《高壓交流斷路器》；
● GB1985- 2004《高壓交流隔離開關和接地開關》;
● GB3804- 20043.8-40.5KV《高壓交流負荷開關》;
● G3906-20063.8-40.5KV《交流金屬封閉開關設備和控制設備》;
● G816826-2009《交流負荷開關-熔斷器組合電器》；
● DL/T402-2007《高壓交流斷路器訂貨技術條件》;
● GB/T11022-2011《高壓開關設備和控制設備標準的共用技術要求》。
使用環境
● 環境溫度不高于+40C.不低于-40C:
● 海拔高度不大于3000米:
● 空氣相對溫度日平均不太于95%。月平均值不大于90%，飽和蒸汽壓力日平均值不大于2.2Kpa.月平均值不大于1.8Kpa;
● 地震烈度不超過8度:
● 無火災、爆炸、嚴重污穢，化學腐蝕及劇烈振動場所。
技術參數
● 常規
|
額定電壓
|
KV
|
12
|
|
額定電流
|
A
|
630
|
|
額定頻率
|
Hz
|
50
|
|
工頻耐壓
|
kV/min
|
42/48
|
|
雷電沖擊電壓
|
kV
|
75/85
|
|
燃弧待續時間
|
S
|
25kA/0.5s
|
|
柜體防護等級
|
|
IP4X
|
|
操作電源電壓
|
V
|
DC:24,48,110,220 AC: 110, 220
|
● 母線系統
|
額定電流
|
A
|
630
|
|
額定短時耐受電流
|
kA/s
|
20/4
|
|
額定峰值耐受電流
|
kA
|
50
|
● 負荷開關單元(C)
|
額定電流
|
A
|
630
|
|
額定短路關合電流
|
kA
|
63
|
|
額定短時耐受電流
|
kA/s
|
25/4
|
|
負荷開關機械壽命
|
次
|
M2 10000
|
|
三工位隔離開關機械壽命
|
次
|
M1 3000
|
|
負荷開關電氣壽命
|
次
|
E3
|
● 斷路器單元(V)
|
額定電流
|
A
|
630
|
|
額定短路開斷電流
|
kA
|
20
|
|
額定短路關合電流
|
kA
|
50
|
|
額定短時耐受電流
|
kA/s
|
20/4
|
|
斷路器機械壽命
|
次
|
M2 10000
|
|
三工位隔離開關機械壽命
|
次
|
M1 3000
|
|
斷路器電氣壽命
|
次
|
E2
|
|
額定操作順序
|
|
0-0.3s-C0-180s-CO
|
● 負荷開關-熔斷器組合電器單元(F)
|
額定電流
|
A
|
125
|
|
額定短路開斷電流
|
kA
|
31.5
|
|
額定短路關合電流
|
kA
|
80
|
|
額定交接電流
|
A
|
3150
|
