滿足標準
GB11022 《高壓開關設備通用技術條件》
GB 3906 3.6－40.5 《交流金屬封閉開關設備》
IEC694（1996） 《高壓開關和控制設備共用條款》
IEC298（1990） 《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》

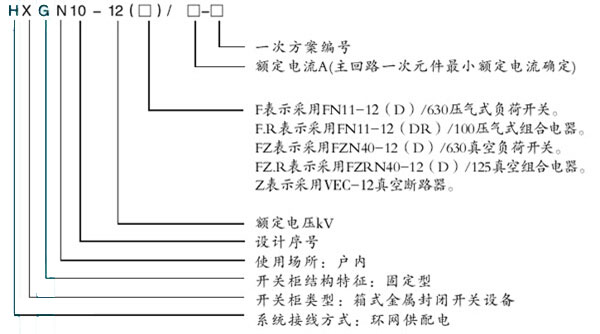

型號意義
電氣特性
|
項目
|
負荷開關柜
|
負荷開關-熔斷器組合電器柜
|
真空斷路器柜
|
|
HXGN17-12(F)/630
|
HXGN17-12(FZ)/630
|
HXGN17-12(FR)/125
|
HXGN17-12(FZR)/200
|
HXGN17-12(Z)/630
|
|
額定電壓kV
|
12
|
|
額定頻率Hz
|
50
|
|
額定電流A
|
630
|
125
|
200
|
630
|
|
額定短時耐受電流kA
|
20
|
|
|
25
|
|
額定短路持續時間S
|
4
|
|
|
4
|
|
額定峰值耐受電流kA
|
50
|
|
|
63
|
|
額定短路關合電流Ka
|
50
|
|
|
63
|
|
額定有功負載開斷電流A
|
630
|
|
額定閉環開斷電流A
|
630
|
|
額定轉移電流A
|
|
1750
|
3150
|
|
|
額定短路開斷電流kA
|
|
|
31.5(預期)
|
25
|
|
1min工頻耐受電壓kV
|
相對、
相對地
|
42
|
|
隔離斷口
|
48
|
|
雷電沖擊耐受電壓kV
|
相對、相對地
|
75
|
|
隔離斷口
|
85
|
|
開關柜元件
|
FN12-12（D）/630
|
FZN25-12（D）/630
|
FN12-12（DR）/125
|
FZN25-12（D）/200
|
YD4-12/630-25
|
