使用環境條件
a.周圍空氣溫度：上限＋40℃，下限-30℃(一般地區)、-40℃（高寒地區）；
b.海拔：≤1000m(若需增高海拔,則額定絕緣水平相應提離);
c.風壓：不超過700pa(相當于風速34m/s);
d.振幅：地震烈度不超過8度；
e.污穢等級：Ⅲ級；
f.******日溫差；不超過25℃.
主要技術參數
|
序號
|
名稱
|
單位
|
數據
|
|
1
|
額定電壓
|
KV
|
40.5
|
|
2
|
額定絕緣水平
|
1min工頻耐壓
|
干試
|
|
95
|
|
濕試
|
|
80
|
|
雷電沖擊耐壓(峰值)
|
|
185
|
|
3
|
額定電流
|
A
|
1250;1600;2000
|
|
4
|
額定短路開斷電流
|
KA
|
20;25;31.5
|
|
5
|
額定操作順序
|
|
分-0.3s-合分-180s-合分
|
|
6
|
額定短路開斷電流次數
|
次
|
12
|
|
7
|
額定短路關合電流(峰值)
|
KA
|
50;63;80
|
|
8
|
額定峰值耐受電壓
|
|
|
|
9
|
額定短時耐受電流
|
|
20;25;31.5
|
|
10
|
額定短路持續時間
|
S
|
4
|
|
11
|
平均分閘速度
|
M/S
|
1.5±0.2
|
|
12
|
平均合閘速度
|
|
0.7±0.2
|
|
13
|
觸頭合閘彈跳時間
|
MS
|
≤２
|
|
14
|
三相合（分）閘同期性時差
|
|
≤２
|
|
15
|
合閘時間
|
|
≤150
|
|
16
|
分閘時間
|
|
≤60
|
|
17
|
機械壽命
|
次
|
10000
|
|
18
|
額定操作電壓及輔助回路額定電壓
|
V
|
DC 110/220
|
|
AC 110/220
|
|
19
|
每靜回路直阻（不含互感器）
|
μΩ
|
≤100
|
|
20
|
動靜觸頭允許磨損厚度
|
MM
|
3
|
|
21
|
重量
|
KG
|
800
|
產品詳情
ZW8-12不銹鋼，ZW8-12最新價格，ZW8-12廠家直銷

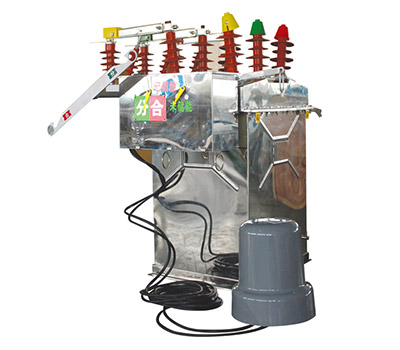

ZW8-12，ZW8-12G戶外高壓真空斷路器 ZW8-12/630-12.5，ZW8-12/630-20，ZW8-12/T630-12.5，ZW8-12/T630-20，ZW8-12G/630-12.5，ZW8-12G/630-20，ZW8-12G/T630-12.5，ZW8-12G/T630-20 ZW8-12系列真空斷路器為額定電壓12KV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動兩種。
