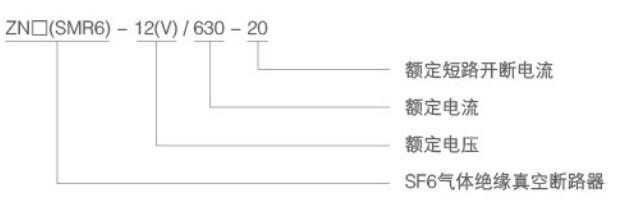

型號及含義
使用環境條件注意事項
● 海拔高度:不超過2000m,震裂度不超過8° ;
● 周?chē)諝鉁囟鹊陀?50
℃,不低于-45℃。相對濕度日平均不大于95%，月平均不大于90%;
● 經常性劇烈振動的安裝場所，明顯影響機構性能的水蒸氣、氣體、化學腐蝕性沉積、鹽霧、灰塵污垢及其火災,爆炸危險的安裝場所不適使用;
● 額定SF6氣體壓力: 0.04MPa, SF6氣體符合GB/T12022- -2014《工業六氟化硫》要求。
技術參數
|
內容
|
單位
|
技術參數
|
|
額定電壓
|
KV
|
12
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630
|
|
額定短時耐受電流
|
KA
|
20/25
|
|
額定峰值耐受電流
|
KA
|
50
|
|
額定短路持續時間
|
s
|
4
|
|
額定短路關合電流
|
KA
|
50
|
|
理論操作
|
次數
|
10000
|
|
主回路電阻
|
μΩ
|
≤60
|
|
1min工頻耐受電壓
|
KV
|
38（空氣中）
|
外形及安裝尺寸
